商品詳情
此款為BTplus 升級版
1.改用藍牙連線
2.雷射功率更穩
3.軟體優化
4.直接支援新款旋轉軸
不用刷機注意： 此版本軟體不通用舊版HLS4W
電腦版MAC+WIN 軟體下載 HANLIN-BTplus_V2.0.9 (若防毒軟體阻擋請信任安裝)
注意: 若您的MAC電腦版無法用USB數據線連線,請改用MAC藍牙搜索~直接連上機器藍牙 ,就可以使用MAC軟體操作
手機app版(包含平板) :安卓app軟體下載 >>點我下載安卓app<<蘋果app軟體下載 >>點我下載蘋果app<<
電腦版安裝注意事項：請先確認您的Windows 電腦是win7(含）以上
1.安裝請先關閉防毒軟體~因為防毒軟體可能會誤判為木馬封鎖導致安裝不成功!!若已被阻擋請尋找被隔離的檔案 恢復HANLIN
2.請將下載的壓縮包 放在電腦內的桌面上 解壓縮後 再安裝 不要直接在隨身碟內解壓縮安裝！！否則可能會導致安裝不完全！！
安裝MAC電腦版時，誤判軟體含有惡意病毒時怎麼辦？
根據蘋果官方資料步驟如下
1.如果您仍要打開無法驗證開發者的 App，請打開「系統偏好設定」*。
2.前往「安全性與隱私權」。在「一般」面板上按一下「強制打開」，以確認您想要打開或安裝該 App。
3.警告提示再次出現，如果您非常確定無論如何都要打開該 App，您可以按一下「打開」。
4.該 App 隨即會儲存為安全性設定中的例外項目，之後只需按兩下即可打開，就跟打開任何已授權 App 一樣。
參考蘋果官方網頁: https://support.apple.com/zh-tw/HT202491
影片示範安裝Windows
微軟電腦如何1.安裝驅動及2.如何安裝軟體打開 >>點選我觀看<<
MAC電腦如何1.安裝驅動 2.如何安裝軟體打開 >>點選我觀看<<
若您遺失說明書請下載>>繁體中文說明書<<
⚠️請各位組裝時一定要注意幾點！⚠️
1. 機器後的 #黑管線光纖線不要折到！#勿旋轉 #勿拉扯 #勿凹折（#光纖線內有玻璃管不要折到，#折到可能會燒毀!! 請特別注意!!）
2. #小螺絲不要掉到組裝的線路孔內
3.線路不要壓到!! (會導致紅點消失, 紅點變弱) (先確定鏡頭蓋有拿起來?)線路不要壓到參考影片: https://youtu.be/pR0M5E_1mnU
4. #常見問答都在包裝或說明書內的二維碼掃描二維碼: https://reurl.cc/q5WrVp
5. 正常機器關機程序如下>>先斷開連線操作軟體>>再關閉機器電源
6.雕刻前對焦很重要,正確對焦方式: https://youtu.be/31iUspKmPyo
7.有任何狀況無法解決時，請先到我們粉絲團詢問或是包裝上有售後公司電話
歡迎購買者加入HANLIN雷雕機分享交流社團
https://reurl.cc/bXZWWE客服聯絡方式粉絲團: https://www.facebook.com/hanlinlaser2漢電科技 電話: 02-22913299 02-82923119
注意: 嚴禁光纖管線折損~#勿旋轉 #勿拉扯 #勿凹折 會燒毀機器!!
⚠️貼心提醒：產品外盒箱子都不要丟掉喔！包含裡面的泡綿都要保留！如果未來需要維修時寄回我們公司才有保護箱，才方便保護運送！
【產品規格】
品名：升級版 -自動對焦全金屬雷射雕刻機
品牌：HANLIN
型號：HLS4W-BTplus
雷射功率：4W
雷射波長：1064nm
雷射鏡頭：振鏡式
雷射種類：光纖雷射
雷射幅面：約100x100mm
重複精度：≦0.001mm
雕刻精度：≦0.001mm
雕刻速度：≦800mm/s
定位速度：≦10000mm/s
雕刻線寬/線徑/光斑：約0.05-0.01mm
雕刻深度：約0.015-0.5mm
整機功率：不大於300W
環境溫度：-10°C~65°C
冷卻方式：內置風冷
電源供應：90-220V（國際電壓）
機器重量：約11.23 kg
設備尺寸：約372mm x 245mm x 535mm( 不含光纖線)
產品材質：鋁合金+ABS+電子元件
圖片格式：JPEG/BMP/TIF/GIF/PLT/PNG/DXF
支援系統：WIN7 / WIN8 / WIN10 / IOS / MAC / ARDROID
電腦軟體字型支援格式：只支援unicode編碼的字型
連接方式：手機連結(手機app) / 數據線(電腦版)
應用範圍：工業雕刻、藝術品雕刻、LOGO
雕刻適用材質：各種金屬材質皆可 ，硬質塑膠，有色壓克力，織物面料，皮革等
產品配件：HLS4W主機x1、說明書x1、USBx1、USB數據線x1、電源線x1、扳手x2、鋼板x1、牛皮紙x2、螺絲x3
NCC認證: CCAP21LP1790T2
注意: 嚴禁光纖管線折損~#勿旋轉 #勿拉扯 #勿凹折 會燒毀機器!!
若有操作困難請 來電漢電科技 02-22913299 / 02-82923119
購買前注意事項
1.此商品屬組裝商品一經組裝使用無法恢復~會有組裝痕跡,導致無法退換
2.安裝或是操作上問題請連絡包裝上公司電話
3.注意: 嚴禁光纖管線折損~#勿旋轉 #勿拉扯 #勿凹折 會燒毀機器!!雷射頭需更換 約1萬~10萬小時
電腦版操作小技巧教學：盡量不要使用拖曳的方式，建議用 軟體左上角 《打開》按鈕去開啟圖片，比較不會當機喔！
Q1.如何豎向文字?
答: 按 輸入文字 鍵➜ 輸入您要的文字 ➜ 打勾 (右上角有 豎向)➜按 OK 《點我參考影片教學》
Q2.如何保存圖文的雕刻模式及XY位置? 方便下次叫出在同一個位置?
答: 1.保存的方法: 按 保存 鍵➜ 選擇保存位置 ➜ 輸入名稱 ➜按SAVE ➜ 自動保存 BMP 檔案 (.bmp) 與 XJ 檔案 (.xj)
2.叫出的方法: 按 打開圖片 鍵 ➜ 選擇 XJ 檔案 (.xj) 《點我參考影片教學》
Q3.填充及填充密度 是什麼功能?
答: 只有在 圖形 的時候 才有此功能~打勾後就可看到變化
Q4.流水號自動換號功能如何操作?
答: 在 輸入文字 內有可以打勾的選項 >>打勾流水號(輸入起始號到結束號)
注意：雕刻時只能一個使用一個流水號素材（兩個以上會當機）
《點選流水號影片教學》
【一般問題排除】
Q1. 自動對焦不準確時，如何解決？
答：請手動~重新設定校正自動對焦電眼 如何重新設定自動對焦 (電眼校正保存)？ (先手動上下移動軌道,讓鏡頭離座面大約18~19cm的位置再操作比較好)
1.先放上一塊測試鋼板
2.長按Auto-Focus鍵 3秒後放開 ( 出現測試雕刻 紅點變成快閃條條 ) 如果已是最亮的白光不需再整
3.然後按 上鍵 或下鍵 手動 調整軌道到, 雕刻最亮的白光(可聽到滋滋聲) ,確定能雕刻後 ➜ 短按Auto-Focus鍵 停止
4.確定能雕刻後 ➜ 短按Auto-Focus鍵 停止 保存當前自動正確的對焦位置
5. 在鋼板上 放上一個 A4白紙 當對焦紙 ➜
6.長按 預覽Preview 鍵 , 看到藍燈閃 ➜ 3秒後放開按鈕 ➜ 等待藍燈閃完 (電眼校正位置讀取)
7. 保存數據 長按下START鍵 (藍燈閃3下放開)，記憶當前軌道位置
請看示範影片: https://youtu.be/XBxlEdhfiFI( 若完成以上步驟後, 機器還是一直無法記憶自動對焦位置, 請連絡我們以方便了解狀況 )
Q2.軌道突然 不能上下移動 時如何解決?
答: 1.長按STOP鍵 10秒 (下方藍燈號亮起 -解除軌道鎖定 )
2.按上下鍵 把鏡頭移到軌道中間 ➜ 再長按STOP鍵 10秒 (鎖定軌道)
Q3.軟體內 (弱功率) 的功能為何?
答: 此功能在此機型無任何作用~因為軟件是通用其他款式的機型
Q4.圖片放進軟體後線條不完整，雕刻後也是線條不完整？
答：在圖片放入軟體後，圖片預覽就是實際雕刻出來的樣子，如果線條太細，可能導致線條缺失不完整，解決方法：請重新修正圖片 《線條加粗》！
Q5.為何雕刻出來的圖片錯位變形？
答: 1.請檢查導入圖片是否在軟體的格位內 ，不能超出格位！
2.檢查導入的圖片，請先用修圖軟體裁切掉方框圖片內多餘的白邊，留下最小方框內的 雕刻內容即可！
3.雕刻長度是否已超過範圍
Q6.圖片如何放進軟體後縮放不會失真？
答：圖片放進去後，圖檔解析度不夠放大時就會失真，這是一般有操作過美編軟體都知道的常識，如果要完全縮放都不失真，可以建議圖片檔案至少要2000x2000像素，這樣做縮放時就不會有失真的狀況！
Q7.如何製作雕刻出來1:1的精準大小的圖片? 放進軟體後不需要再調整縮放！
答：換算公式： 單邊尺寸mm/圖片換算單位0.05= 實際像素需要的尺寸
範例1.假設您要的尺寸是50mm x 50mm（圖片換算單位0.05) 50/0.05=1000 50/0.05=1000所以製作的圖片需要的像素就是1000*1000 像素
範例2.假設您要的尺寸是80mm x 30mm（圖片換算單位0.05) 80/0.05=1600 30/0.05=600所以圖片需要的像素就是1600*600 像素
Q8.如何 批量雕刻客製化logo？
答：每次雕刻前都把文字圖片 ➜ 按《到中心》 將產品移位置上 再雕刻
1.要有固定商品的制具
2.首先將商品放在制具上對焦，第一次設定好雕刻數據後，雕刻一次，確定雕刻沒問題！（機器本身會紀錄最後一次雕刻的數據）
重複雕刻的兩種操作：1.再按一次 機器上的《strat鍵》2.再按一次 軟體上的 《開始》就可以在同一個位置上，再雕刻一次
Q9.為何手機App已連線但操作無反應?
答：請App必須重開，重新再次連上機器
1.請先連上的Wifi名稱 wainlux。機器wifi的密碼是11112222
Q10.電腦版軟體為什麼《拖曳圖片》到軟體內，軟體讀取很慢，甚至當機？
答：盡量不要使用拖曳的方式，建議用 軟體左上角 《打開》按鈕去開啟圖片，比較不會當機喔！
Q11.如何檢查光纖線是否嚴重燒毀?(此狀況極少發生)
答：參考>>檢查方式圖片<<
Q12.機器上的按鈕無反應時?
答：一律先按STOP鍵
Q13.部分突然的圖形或文字少雕不出來？或是預覽紅框變形？
答：a.可能圖片或文字超出鏡頭雕刻的範圍《不是指軟體內的範圍》
解決方法：1.可以先縮小圖形測試一下是否正常，如果可以應該就沒問題
2.小技巧，每次雕刻都把文字圖片 ➜ 按《到中心》
b.可能開啟多個 圖片檔案 或是多個文字檔解決方法：請把多個檔案框選變成一個檔案後，把檔案 ➜ 按《到中心》
Q14.為什麼使用小螢幕筆記型電腦時打開軟體後~軟體介面沒有完全出現?
答：1.因為軟體有基本的 顯示器解析度要求 至少要1280X960含以上 方法: 請您在電腦➜設定 ➜調整顯示器解析度 ➜並且縮放及版面配置選100%➜確認
2.另外可以透過軟體介面的 左上角邊 按著左鍵不放 ,拖曳縮放大小調整軟體介面
3.若以上還不能解決~請暫時更換符合軟體需求的螢幕解析度
Q15.如何判斷 實際雕刻位置與預覽位置是否有偏差很大？
注意: 若有偏差一點點屬於正常 請用紅光邊緣當作雕刻邊緣對齊即可(1mm內都算正常)
因為此機原設計紅光與白光兩束光的折射率與粗細不同，所以無法100%完全一致,未來若有找到更好的方法時再修正升級
答：先準備一個 方框線條圖 ➜預覽位置➜開始雕刻➜再按一次預覽位置，檢查與實際雕刻方框是否偏差很大?
Q16.紅點明顯暈開及白光突然減弱？
答：1.外部鏡頭玻璃有髒污，自行用擦眼鏡布擦拭乾淨
2.可能水蒸氣潮濕導致內部振鏡受潮，或是 紅點光束鏡 受潮參考解說影片：https://youtu.be/WD_yJyXIf80
Q17.如何雕刻反光鏡面避免雷射光反射損傷雷射頭？
答：小技巧《將被雕物品擺放到非水平面》，可以稍微傾斜，在單邊底部放上牙籤 或是可以稍微加高的物品，讓被雕物稍微傾斜，這樣就能避免雷射光直接反射回去損傷雷射頭！
Q18.為何沒有紅點?
答：1.先檢查鏡頭蓋有拿起來嗎?
2.線路不要壓到~~參考影片: https://youtu.be/pR0M5E_1mnU
3.若還有問題請聯絡本公司
Q19.為何輸入軟體的尺寸與實際雕刻出來的尺寸有細微0.1mm~0.5mm的落差？
答：因為自動對焦本身判斷時就可能會輕微的有高有低~因此就會產生細微落差~所以軟體上的輸入尺寸可能後雕刻出來就會有細微的差距0.1mm~0.5mm內的範圍~這是屬於正常現象!應該都能符合大部分使用者需求~少數使用者會需要極細微的微調功能~但目前軟體無法輸入小數點來控制微調，這個部分我們會再建議軟體工程之後做軟體升級。
目前的解決方法：建議雕刻前可以先雕刻出來實際量尺寸確認，如果有些許誤差時可以用下列方法參考影片https://youtube.com/shorts/Ys6bTpyQeug假設：實際雕刻尺寸比軟體尺寸偏小一點~透過電腦版軟體介面 ➜固定等比例➜ 輸入尺寸可以透過+1 如果超過時實際雕刻尺寸時，點選圖片~可以縮放圖片功能➜右下角有拉伸功能透過拉伸，手動縮回一點點就能做到細微的縮放尺寸~再雕刻出來實際量尺寸確認是否符合需求
Q20.為何電腦版軟體不支援某些字型？
答： 字型只能支援只支援unicode編碼的字型，無法相容早期舊的BIG-5字型檔！
Q21.電腦升級成WIN11後 軟體就無法連線了怎麼辦？
答：請重新安裝WIN11的驅動就能解決 《這裡下載WIN11驅動》
Q22. 關於DXF檔案的bug?問題：1.DXF丟進軟體裡面會偶爾顯示不出來2.檔案丟進去以後圖片會自動反轉3.DXF檔案進去的物件無法使用軟體其他功能，例如反轉 ＸＹ軸鏡射翻轉這種
Q23.為何軟體跑到70%～90%就卡住了？或是流水號不會自動跳號? 雕刻完都要重新連線 再按開始才有動作？
答：1.流水號是否同時開啟了兩個以上 （只能單獨使用一個）
2.素材開啟太多不同檔案 （不能混合流水號功能）
3.如果是兩個素材以上，請框選變成一個素材
4.檔案用打開圖片~不要用拖曳
Q24.為何MAC電腦用USB數據線一直無法連上機器?
答:若您的MAC電腦版無法用USB數據線連線,請改用MAC藍牙搜索~直接連上機器藍牙 ,就可以使用MAC軟體操作(因MAC經常有更新,可能造成無法及時修正的情況)
Q24.為何蘋果手機app實心字會出現空白？或是app其他狀況？
答：ios15.1~15.4之間的版本存在bug，請您將蘋果手機升級到最新 15.4.1含以上
【關於團隊】
您好~~我們團隊是台灣 漢電科技 公司品牌HANLIN此類產品最怕未來故障沒得維修找不到台灣廠商負責，因此HLS4W 皆由台灣在地公司 漢電科技 負責售後保固維修HANLIN品牌已在地10多年，在各大網購平台都可看到我們的商品，且所有產品皆有1000萬責任險，敬請各位放心！

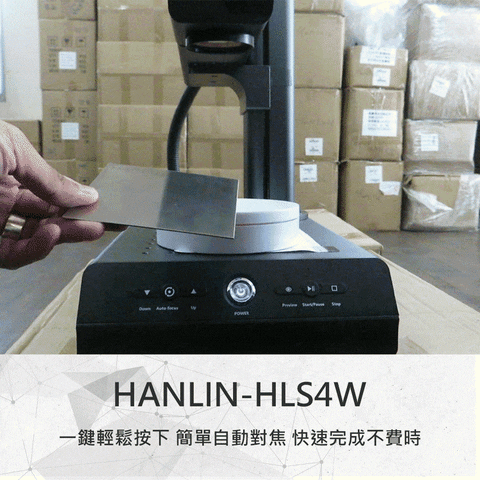

一鍵自動對焦，無須手動反覆調焦，按鍵輕觸自動搞定
常因高低不同產品更換時，就需要重新對焦雷射光點?
